Palpeur d'arêtes 3D universel, tige SK 40 Atorn
Palpeur d'arêtes 3D universel, tige SK 40
Description
Application

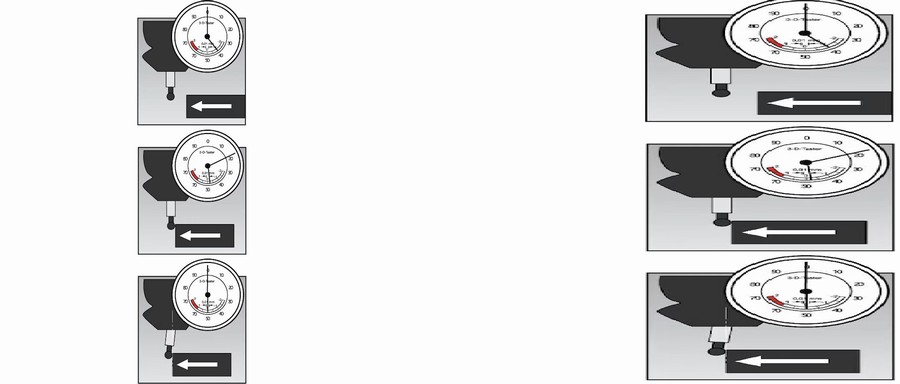

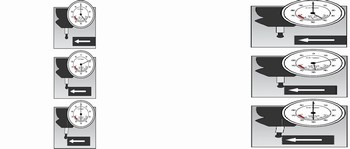

Convient pour la définition et le réglage de points de référence de la pièce dans les 3 axes (X, Y et Z) sur toutes les fraiseuses et tous les centres d'usinage. La pièce à usiner est mesurée dans n'importe quelle direction avec la sonde de mesure jusqu'à ce que les deux indicateurs soient à 0.
Modèle
Mesure de course directe sur l'axe Z, utilisation horizontale et verticale, concentricité réglable via 4 vis
Un point destiné à la rupture sur la sonde de mesure permet d'éviter une détérioration de la pièce à usiner ou du comparateur
Type de protection IP 67 : immersion temporaire dans l'eau possible et protection contre la poussière selon DIN EN 60529
Avantage
Boîtier métallique avec une très bonne visibilité des relevés
Utilisation avec toutes les machines-outils et les érodeuses
Lecture facile de la valeur réelle

Note
Pour palpeur d'arêtes ATORN 3D 23924010-020, pièce de rechange soufflets ATORN pour n° de réf 23924 009
Livraison
Avec insert de palpeur court n° de réf. 23924004

Données Technique
Numéro de pièce du fabricant 31000002
Type d'emmanchement SK 40
Diamètre de tête de palpeur 4 mm
Largeur du boîtier 65 mm
Diamètre de compteur 57 mm
Valeur de Vernier (outil de mesure) 0,01 mm
Longueur d'insertion du capteur 33 mm
Précision de répétition (±) 0,01 mm
Indice de protection IP IP 67
Groupe de produits 234
Poids brut 1,715 kg

Besoin d'un conseil ?
Tel 05 45 38 04 09, heures de magasin


[atorn-23924020]  Voir image Détails
841,51 Eur ttc 701,26 eurHT
 Quant.
