Palpeur d'arêtes 3D universel, tige Ø 20 mm Atorn
Palpeur d'arêtes 3D universel, tige Ø 20 mm
Description
Application

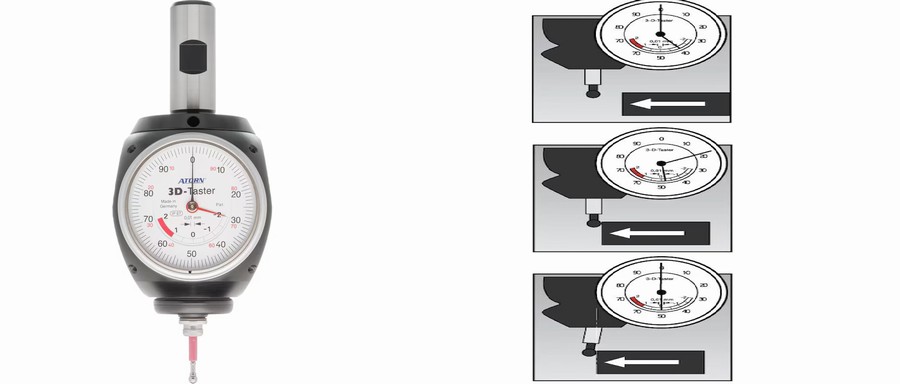

Convient pour la définition et le réglage de points de référence de la pièce dans les 3 axes (X, Y et Z) sur toutes les fraiseuses et tous les centres d'usinage. La pièce à usiner est mesurée dans n'importe quelle direction avec la sonde de mesure jusqu'à ce que les deux indicateurs soient à 0.
Modèle
Mesure de course directe sur l'axe Z, utilisation horizontale et verticale, concentricité réglable via 4 vis
Un point destiné à la rupture sur la sonde de mesure permet d'éviter une détérioration de la pièce à usiner ou du comparateur
Type de protection IP 67 : immersion temporaire dans l'eau possible et protection contre la poussière selon DIN EN 60529
Avantage Boîtier métallique avec une très bonne visibilité des relevés
Utilisation avec toutes les machines-outils et les érodeuses
Lecture facile de la valeur réelle
Notes
Pour palpeur d'arêtes ATORN 3D 23924010-020, pièce de rechange soufflets ATORN pour n° de réf 23924 009
Livraison
Avec insert de palpeur court n° de réf. 23924004


Données Technique
Numéro de pièce du fabricant 31000001
Diamètre de tige de serrage ( )20 mm
Diamètre de tête de palpeur 4 mm
Largeur du boîtier 65 mm
Diamètre de compteur 57 mm
Valeur de Vernier (outil de mesure) 0,01 mm
Longueur d'insertion du capteur 33 mm
Précision de répétition (±) 0,01 mm
Indice de protection IP IP 67
Groupe de produit 234
Poids brut 0,931 kg

Besoin d'un conseil ?
Tel 05 45 38 04 09, heures de magasin


[atorn-23924010]  Voir image Détails
428,00 Eur ttc 356,67 eurHT
